Cấu tạo, nguyên lý và ứng dụng của chiller giải nhiệt nước

I. Chiller giải nhiệt nước là gì?

1. Định nghĩa cốt lõi

Về bản chất, Chiller giải nhiệt nước là một hệ thống sản xuất nước lạnh công suất lớn, sử dụng một vòng tuần hoàn nước riêng biệt để làm mát cho bình ngưng (condenser) của hệ thống.

Mục đích chính của hệ thống là hạ nhiệt độ của nước trong một chu trình kín (thường từ 12°C xuống 7°C) để cung cấp cho các mục đích sử dụng cuối cùng như điều hòa không khí hoặc làm mát máy móc, dây chuyền trong công nghiệp.

2. Phân biệt Chiller giải nhiệt nước và các hệ thống làm lạnh khác

Bảng phân biệt Chiller giải nhiệt nước và các hệ thống làm lạnh khác

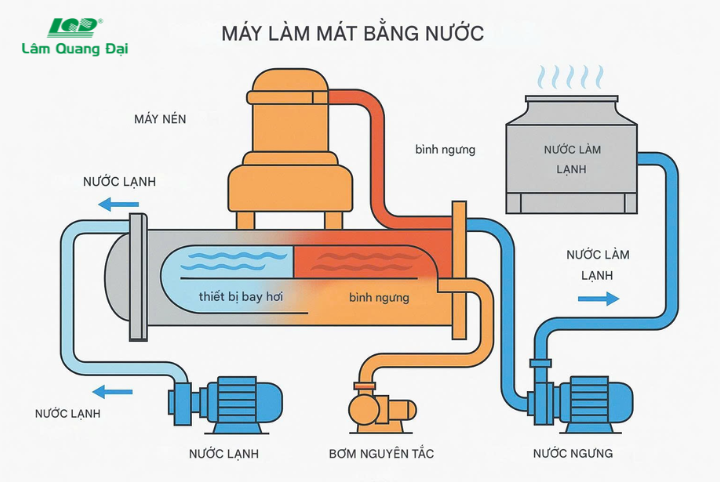

II. Phân tích chi tiết cấu tạo của một hệ thống Chiller giải nhiệt nước hoàn chỉnh

Một hệ thống hoàn chỉnh không chỉ có cụm máy chiller mà còn bao gồm nhiều hệ thống phụ trợ quan trọng khác.

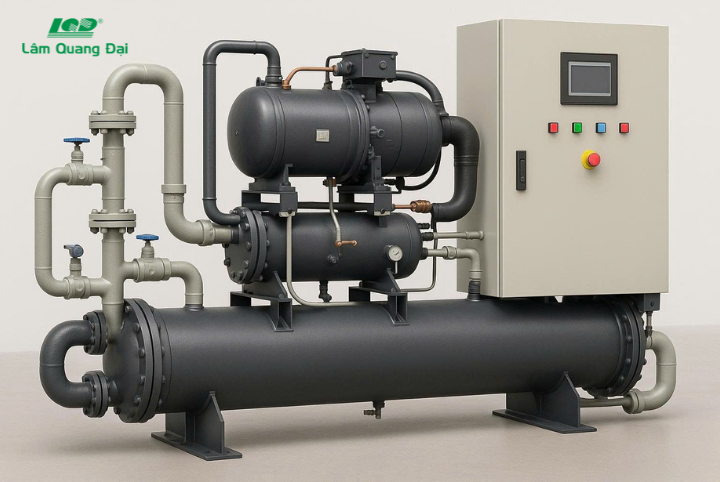

1. Cụm máy trung tâm (Water Chiller)

Đây là thành phần cốt lõi, nơi diễn ra chu trình làm lạnh.

▪️ Máy nén (Compressor): Là bộ phận quan trọng nhất, quyết định hiệu suất của chiller. Các loại phổ biến bao gồm:

• Trục vít (Screw): Phổ biến, dải công suất rộng, hoạt động ổn định.
• Ly tâm (Centrifugal): Dùng cho các hệ thống công suất cực lớn, hiệu suất cao.
• Piston (Reciprocating): Công nghệ cũ hơn, thường dùng cho công suất nhỏ.
• Xoắn ốc (Scroll): Hoạt động êm ái, hiệu quả cho các ứng dụng công suất vừa và nhỏ.

▪️ Bình ngưng (Condenser): Thường có cấu tạo dạng ống chùm (Shell and Tube). Môi chất lạnh dạng hơi nóng sẽ đi bên ngoài các ống đồng, trong khi nước từ tháp giải nhiệt sẽ đi bên trong ống để trao đổi nhiệt, giúp môi chất ngưng tụ thành dạng lỏng.

▪️ Dàn bay hơi (Evaporator): Nơi nước được làm lạnh. Các loại phổ biến là dạng ống chùm hoặc dạng tấm PHE (Plate Heat Exchanger). Nước cần làm lạnh sẽ đi qua dàn bay hơi, truyền nhiệt cho môi chất lạnh đang sôi bên trong và được làm lạnh đi.

▪️ Van tiết lưu (Expansion Valve): Có chức năng điều chỉnh lưu lượng môi chất lạnh lỏng đi vào dàn bay hơi, đồng thời giảm áp suất đột ngột của môi chất.

2. Hệ thống phụ trợ giải nhiệt

▪️ Tháp giải nhiệt (Cooling Tower): Thiết bị không thể thiếu của chiller giải nhiệt nước. Nước nóng từ bình ngưng được bơm lên tháp, tại đây nước được phun thành dạng tia và được làm mát nhờ sự bay hơi và luồng gió từ quạt, sau đó rơi xuống bể chứa và được bơm trở lại bình ngưng.

▪️ Hệ thống Bơm nước giải nhiệt và đường ống: Chịu trách nhiệm luân chuyển nước giữa bình ngưng và tháp giải nhiệt.

3. Hệ thống phân phối và sử dụng tải lạnh

▪️ Các thiết bị đầu cuối: Bao gồm AHU (bộ xử lý không khí cho các không gian lớn), FCU (dàn lạnh cho từng phòng/khu vực nhỏ), PAU (bộ xử lý không khí tươi).

▪️ Hệ thống Bơm nước lạnh và mạng lưới đường ống: Vận chuyển nước lạnh từ dàn bay hơi đến các AHU, FCU và thu hồi nước ấm về lại chiller.

4. Hệ thống điều khiển và tủ điện

▪️ Tủ điều khiển trung tâm: Là "bộ não" của hệ thống, thực hiện các chức năng bảo vệ (chống quá tải, mất pha, áp suất cao/thấp), điều khiển hoạt động và hiển thị các thông số vận hành.

▪️ Các cảm biến áp suất, nhiệt độ và lưu lượng: "Các giác quan" cung cấp dữ liệu thời gian thực về trạng thái hệ thống cho tủ điều khiển trung tâm.

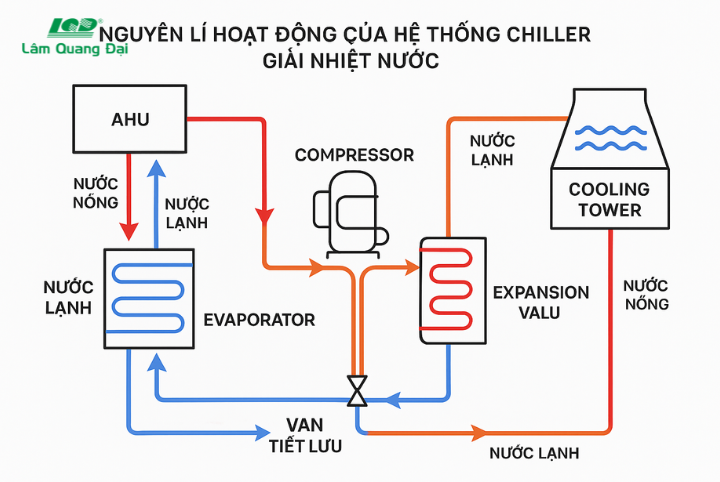

III. Nguyên lý hoạt động chi tiết của Chiller giải nhiệt nước

Hoạt động của chiller dựa trên hai vòng tuần hoàn chính: vòng tuần hoàn môi chất lạnh và vòng tuần hoàn nước giải nhiệt.

1. Nguyên lí hoạt động

Toàn bộ quá trình làm lạnh tuân theo chu trình nén hơi nhiệt động lực học với 4 quá trình cơ bản: Nén - Ngưng tụ - Tiết lưu (Giãn nở) - Bay hơi.

1.1 Chu trình làm lạnh nén hơi - Hành trình của Môi chất lạnh

▪️ Giai đoạn 1 - Bay hơi tại Dàn bay hơi (Evaporator): Môi chất lạnh ở trạng thái lỏng, áp suất thấp đi vào dàn bay hơi. Tại đây, nó sôi và hóa hơi bằng cách hấp thụ nhiệt từ dòng nước cần làm lạnh. Quá trình này làm cho nhiệt độ nước giảm xuống (ví dụ: từ 12°C xuống 7°C).

▪️ Giai đoạn 2 - Nén tại Máy nén (Compressor): Hơi môi chất lạnh sau khi ra khỏi dàn bay hơi sẽ được máy nén hút về và nén lên trạng thái áp suất và nhiệt độ rất cao.

▪️ Giai đoạn 3 - Ngưng tụ tại Bình ngưng (Condenser): Hơi môi chất lạnh nóng này được đưa đến bình ngưng. Tại đây, nó tiếp xúc gián tiếp với nước mát từ tháp giải nhiệt, truyền nhiệt cho nước và ngưng tụ thành dạng lỏng áp suất cao.

▪️ Giai đoạn 4 - Giãn nở tại Van tiết lưu (Expansion Valve): Môi chất lỏng áp suất cao đi qua van tiết lưu, bị giảm áp suất và nhiệt độ một cách đột ngột, trở về trạng thái lỏng lạnh, áp suất thấp, sẵn sàng bắt đầu một chu trình mới tại dàn bay hơi.

1.2 Vòng tuần hoàn nước giải nhiệt - Hành trình thải nhiệt ra môi trường

Song song với chu trình trên, bơm nước giải nhiệt sẽ đẩy nước đã nhận nhiệt từ bình ngưng (trở nên nóng hơn) lên Tháp giải nhiệt. Tại đây, nước được làm mát nhờ quá trình bay hơi và sự hỗ trợ của quạt gió. Nước mát sau đó được thu về bể và bơm trở lại bình ngưng để tiếp tục nhận nhiệt từ môi chất lạnh. Đây chính là quá trình thải toàn bộ nhiệt lượng mà hệ thống đã thu được từ không gian cần làm mát ra môi trường bên ngoài.

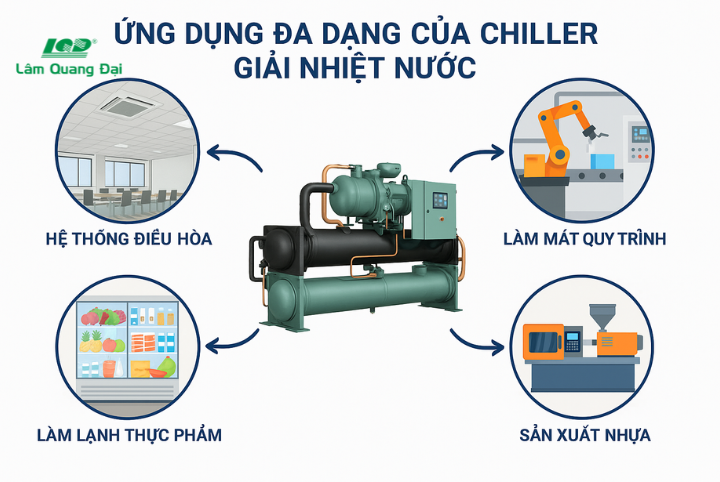

IV. Ứng dụng đa dạng của Chiller giải nhiệt nước trong thực tiễn

Nhờ hiệu suất cao và công suất lớn, chiller giải nhiệt nước có mặt trong rất nhiều lĩnh vực.

1. Trong lĩnh vực điều hòa không khí (HVAC)

▪️ Trung tâm thương mại, siêu thị, khách sạn 5 sao, cao ốc văn phòng hạng A.

▪️ Bệnh viện, trung tâm hội nghị, nhà hát, sân bay, nhà ga.

2. Trong lĩnh vực sản xuất công nghiệp

▪️ Ngành nhựa & bao bì: Làm mát khuôn ép nhựa, máy thổi chai, máy đùn để định hình sản phẩm và tăng năng suất.

▪️ Ngành thực phẩm & đồ uống: Giải nhiệt dây chuyền sản xuất bia, nước giải khát, làm lạnh sữa, ướp lạnh thực phẩm.

▪️ Ngành hóa chất, dược phẩm: Kiểm soát chính xác nhiệt độ của các lò phản ứng hóa học, duy trì điều kiện bảo quản thuốc.

3. Trong các ứng dụng đặc thù yêu cầu độ chính xác cao

▪️ Trung tâm dữ liệu (Data Center): Làm mát liên tục và chính xác cho hàng ngàn tủ rack server hoạt động 24/7.

▪️ Thiết bị y tế: Giải nhiệt cho các máy móc hiện đại như máy chụp cộng hưởng từ (MRI), máy chụp cắt lớp (CT-Scanner).

V. Cách lựa chọn hệ thống chiller phù hợp ?

Việc lựa chọn đúng hệ thống chiller là một quyết định đầu tư quan trọng, ảnh hưởng lâu dài đến chi phí vận hành.

1. Kinh nghiệm lựa chọn Chiller và nhà cung cấp

▪️ Các tiêu chí lựa chọn:

• Công suất lạnh (Tons of Refrigeration - TR): Phải được tính toán chính xác dựa trên nhu cầu tải nhiệt của công trình.
• Hiệu suất năng lượng (kW/TR hoặc COP/EER): Chỉ số càng tốt, chi phí điện vận hành càng thấp.
• Ngân sách đầu tư: Cân bằng giữa chi phí ban đầu và chi phí vận hành lâu dài.
• Đánh giá các thương hiệu uy tín: Nên ưu tiên các thương hiệu đã được khẳng định trên toàn cầu về chất lượng và độ bền như Trane, Carrier, York, Daikin, Hitachi.

2. Các lưu ý quan trọng trong quá trình lắp đặt

• Bố trí mặt bằng, nền móng: Chiller và Tháp giải nhiệt là các thiết bị rất nặng, cần nền móng vững chắc, chống rung và không gian thông thoáng để bảo trì.
• An toàn lao động và tiêu chuẩn kỹ thuật: Tuân thủ nghiêm ngặt các tiêu chuẩn về đường ống (áp lực, vật liệu), điện và an toàn trong quá trình thi công.
• Quy trình vận hành thử và nghiệm thu (Commissioning): Đây là bước cực kỳ quan trọng để kiểm tra, căn chỉnh toàn bộ hệ thống, đảm bảo hoạt động đúng thông số thiết kế trước khi bàn giao.

3. Tối ưu hóa vận hành và bảo trì định kỳ

▪️ Lịch trình bảo trì khuyến nghị:

• Hàng ngày: Kiểm tra các thông số vận hành cơ bản (áp suất, nhiệt độ, dòng điện).
• Hàng tháng: Vệ sinh lưới lọc, kiểm tra mức dầu, gas.
• Hàng năm: Bảo dưỡng lớn, vệ sinh cáu cặn dàn ngưng, dàn bay hơi, kiểm tra toàn diện máy nén.
• Các sự cố thường gặp: Cáu cặn trong đường ống, rò rỉ gas, lỗi cảm biến áp suất, lỗi máy nén. Cần có quy trình xử lý và đội ngũ kỹ thuật có chuyên môn.
• Tầm quan trọng của việc xử lý chất lượng nước: Nước cho tháp giải nhiệt phải được xử lý hóa chất để chống cáu cặn, rong rêu và ăn mòn, nếu không sẽ làm giảm nghiêm trọng hiệu suất trao đổi nhiệt và tuổi thọ của hệ thống.

4. Kết luận

Chiller giải nhiệt nước là một hệ thống phức tạp nhưng vô cùng hiệu quả và mạnh mẽ, là xương sống cho nhiều công trình hiện đại. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, và các yếu tố liên quan từ lựa chọn, lắp đặt đến bảo trì là chìa khóa để khai thác tối đa tiềm năng của hệ thống. Bằng cách đầu tư vào một hệ thống phù hợp và áp dụng các công nghệ tiên tiến, bạn không chỉ đảm bảo môi trường tiện nghi, ổn định cho sản xuất mà còn tối ưu hóa chi phí vận hành và góp phần vào sự phát triển bền vững.

VI. Câu hỏi thường gặp (FAQ) về Chiller Giải Nhiệt Nước

1. Chi phí đầu tư hệ thống chiller giải nhiệt nước có cao không?

Trả lời: Có, chi phí đầu tư ban đầu cho một hệ thống chiller giải nhiệt nước thường cao hơn so với chiller giải nhiệt gió hoặc các hệ thống điều hòa cục bộ. Tuy nhiên, đây là một khoản đầu tư dài hạn. Chi phí này bao gồm:

• Giá của cụm máy chiller.
• Chi phí cho tháp giải nhiệt, hệ thống bơm, đường ống.
• Chi phí lắp đặt và vận hành thử.

Mặc dù vậy, nhờ hiệu suất năng lượng vượt trội, chi phí vận hành (tiền điện) của chiller giải nhiệt nước thường thấp hơn đáng kể, giúp giảm tổng chi phí sở hữu (Total Cost of Ownership) trong suốt vòng đời của dự án.

2. Tuổi thọ trung bình của một hệ thống chiller là bao lâu?

Trả lời: Một hệ thống chiller giải nhiệt nước được lắp đặt đúng kỹ thuật và bảo trì, bảo dưỡng định kỳ đúng cách có thể có tuổi thọ trung bình từ 15 đến 25 năm, thậm chí lâu hơn đối với các dòng máy nén ly tâm công suất lớn. Tuổi thọ thực tế phụ thuộc vào thương hiệu, chất lượng lắp đặt, chế độ vận hành và quan trọng nhất là chất lượng của công tác bảo trì.
